你好,这里是 BIMBOX。今天诚意给你安利一款好用免费的施工动画软件。

很多施工企业在建完模型后,都会用模拟动画的形式展示施工方案流程、做施工方案可视化评审、质量安全交底等。施工模拟动画这两年也成了项目BIM落地应用的重要组成。

用施工模拟动画做方案交底可以让管理人员和施工人员更清晰的了解施工作业的重点和难点,理解工艺流程。通过对复杂情况的预判,可以及时调整施工部署。

当然,领导要求看动画、投标要求有动画,也是咱们不得不做动画的原因之一。可是,做施工动画确实一直是咱们小伙伴的心头痛。

我们之前给大家讲过专门做漫游动画和安装动画的软件,不过术业有专攻,拿这些软件做施工模拟动画,也存在着以下几个问题:施工现场模型少,动画细节不给力,后期剪辑工作难。

Q1:施工现场模型少

做施工模拟动画就像是导演一场舞台剧,有周边环境、施工设备和人物动作等等要素,有了这些,动画看起来才够丰富。平常我们搭完项目模型,如果还要做施工动画展示,就还得围绕着动画剧本去构建场景。

目前在外部找到的施工模型比较少,很多找来的模型也比较粗糙,动画软件给的外部模型主要是用在建筑完成阶段的人、植物和家具,实在满足不了要求的只能自己用建模软件动手去搞,再导入使用,费时又费力。

Q2:动画细节不给力

目前支持做做施工动画的软件中, lumion、Twinmotion、fuzor、Navisworks 操作起来比较简单,效果有好有差,不过都可以做一些简单的动画效果。

但如果要体现施工细节的动画,比如做个罐车浇筑或者工人焊接,那这些软件可就不够用了,想要真实效果,就得上 3dmax、maya。这些软件确实效果逼真,学会一个能干不少事儿,但也有不少人跟我们反映,学习成本高,制作时间也长,平时太忙,没空搞。

Q3:剪辑配音工作难

动画软件一般都不带剪辑功能,所以后期还得用视频剪辑软件来添加字幕和配音。剪辑字幕咱们的小伙伴还能上,可一到配音阶段,很多人就犯愁了,要不得去淘宝。

这几个痛点其实BOX也非常清楚,也一直帮着大家四处物色好软件。

功夫不负有心人,根据BOX铁粉提供的线索,我们给你找来了一款国产软件,专门针对施工动画这一件事儿,可以高效的解决咱们说的这些痛点,关键还免费。

它就是今天要给你介绍的BIM-FILM 。下面来给你具体说说这个软件好在哪。

1

01 模型和场景功能

打开软件,新建一个工程,可以选择多种地貌、样例场景,还贴心的提供了样板工程示例,可以方便快捷的搭建场景。

软件支持导入多种软件模型格式,目前支持的模型格式有dae、fbx、obj、3ds、skp、ifc等主流软件格式,也支持导入图片和视频文件。导入之后运行很流畅,显示效果也还不错。

地形地貌模块有地形和海洋两个功能,可以快速构建地形起伏,也可以利用笔刷工具快速创建大量树木和花草,布置自然环境。

重点来了,软件提供了BIM 模型库,由施工素材库、主体构件库、企业 CI 库、样板节点库、案例库五个模块组成。

模型库里包含了工程项目中的人、材、机、具、构件、节点、案例等模型,基本可以满足施工现场制作施工模拟动画的要求。目前有质量不错的模型 12000 多个,可以说没有纯装饰用的,每个都直指施工现场,拖拽到项目里就能使用。

施工素材库中包含施工项目中丰富的人物,材料,机械,措施模型、临建模型和周边环境模型。

主体构件库中包含了房建、市政、道桥、隧道、轨道交通等工程主体和围护结构的构件模型。

企业CI库中包含了中建、中交、中铁、中铁建4大建筑央企的CI标识模型,能更好的展现集团公司的企业文化。

样板节点库包含了房建、道桥、隧道工程中的施工构造节点模型,可直接拿来作为施工工艺交底模型。

➤ 案例素材库包含了房建、古建、道桥、轨道交通等工程的实际项目案例模型。

其中,临建模型还可以直接用参数调节房子大小和层数,大大节省了建模时间。

因为有很多现场构件和机械设备,你甚至可以把它当成一款场地布置软件。

模型库中的构件,除了普通的静态模型,还有内置动画的模型,甚至有些模型的动画都是可以自定义的。

带有播放角标的人物模型中包含内置动画,添加动画后会自动播放符合职业特点的动作,让动画看起来更形象生动,不需要编辑,直接使用。

带有人形动画角标的模型里包含自定义动画,可以根据自己的需要,调整每个动作的时间参数,用来快速制作标准化的机械动画。

施工动画的特效素材里,还有不少工程作业场景中常用的特效,比如浇水、混凝土浇筑、电焊焊接等效果,让场景显得更生动。

软件还提供了三维标注功能,可以在动画的关键时间和关键位置标注构件尺寸、放置模型文字、注释标高、角度等信息,把重要信息准确的表达出来。

使用布置工具可一次阵列放置多个模型,也可以利用对齐工具沿着某一方向快速对齐模型,使用组合命令可将多个模型编组,方便批量模型布置和添加动画操作。

1

02 动画功能

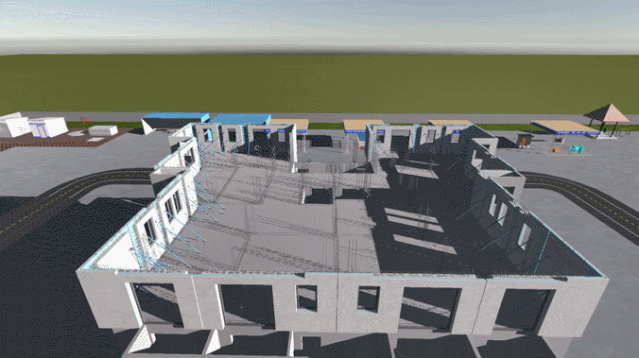

软件支持的动画种类很多,比如相机动画,节点和构件的位移、旋转、缩放动画,还有闪烁、环绕、显隐、跟随、透明、颜色、剖切动画等等,玩熟了组合起来可以满足绝大多数的动画需求。

其中,跟随动画可以让一个构件跟着另一个构件运动,在做机械动画的时候就特别好用。

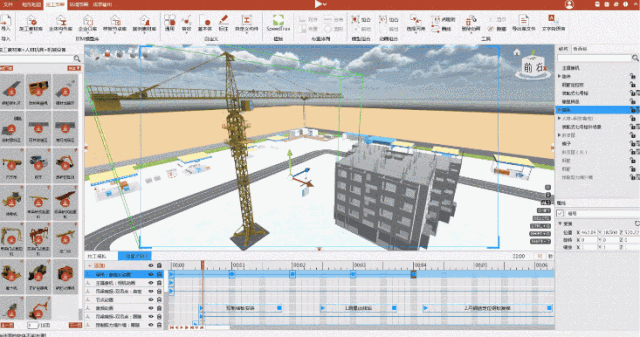

动画的编辑过程和大多数动画软件类似,在时间轴上编辑需展现的内容就行,简单好学。

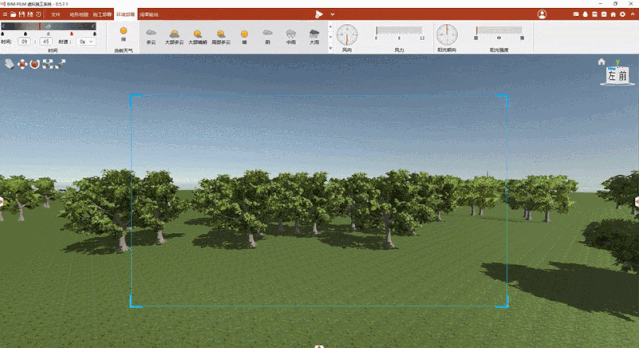

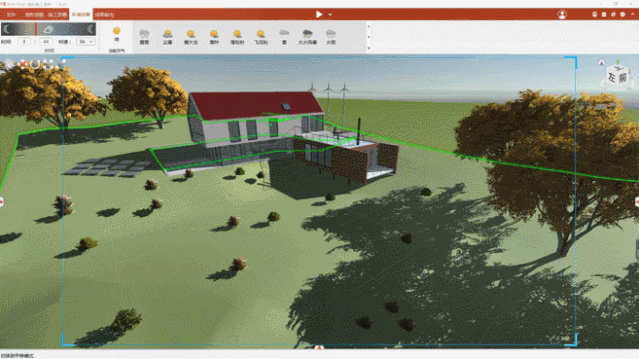

BIM-FILM可以调节一天的昼夜变化,展现时间流逝的效果。软件内置了28种天气,可以真实的模拟调节天气变化,甚至随着天气变化,场景中的声音也会发生变化。

1

03 文字转语音功能

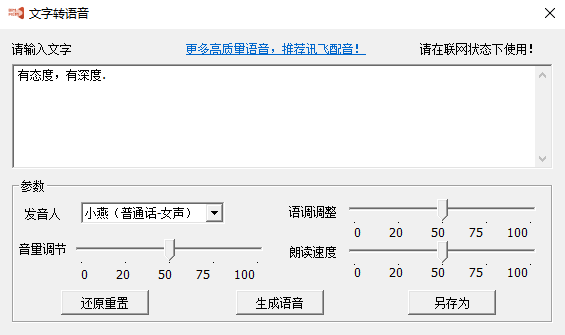

软件可以利用语音合成工具来制作配音讲解音频,再把音频添加到动画里,用来转语音的文字同时也可生成字幕,和配音自动对齐,一步到位,不需要后期再添加了。

1

04 成果输出

BIM-FILM使用游戏引擎,实时渲染,可以秒出4K效果图,录像最高可以输出2K画质的视频。

我们实测了一下渲染时间,以下面的动画为例,渲染一段25秒的动画,随着录像播放完毕视频也输出成功了,速度非常快。

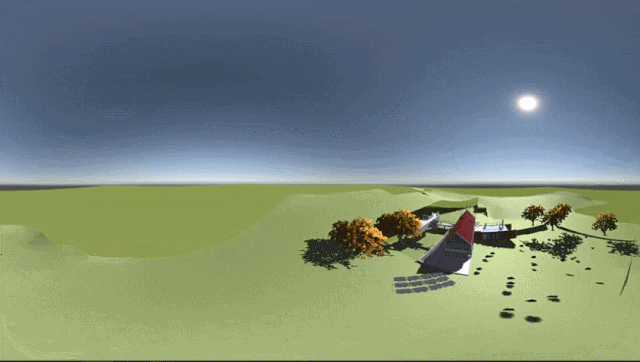

软件也支持输出适用VR设备的视频,方便现场进行VR展示。

以上是我们给你整理的这款软件的优点,总结一下就是:

大量面向施工现场的成品模型,即开即用;

内置动画模型,可以制作丰富的机械和人物动画;

焊接、浇筑等施工动作简单完成;

文字转语音功能,一箭双雕解决字幕和配音;

渲染速度快,做动画不折腾。

通过这几条可以看出来,设计这款软件的公司是真懂施工需求的团队,每个特点都开发在刀刃上。

目前这款软件还在快速迭代中,我们从BIM-FILM官网了解到,BIM-FILM最近会发布2.0版本,这个版本最大的亮点是增加了4D进度模拟的功能,支持导入Project绘制的进度计划文件,直接挂接模型,可以给任务模型添加生长、旋转、透明、缩放、位移、显隐动画,可以很好的满足做施工进度模拟的需求。

这次升级使软件在其他功能上也有提升,优化了加载保存功能,让打开与保存更快;新增了「我的模型」模块,方便管理自己导入和下载的模型;成果输出模块增加「异步录制」功能,避免输出视频出现卡顿现象;在场景优化方面,地表更加真实,新增了SpeedTree动态植被和对阳光朝向、强度,风向、风力的调节,使场景看起来更真实。

最大的惊喜是,目前这款软件是全功能免费的,我们咨询了一下这家公司,未来的盈利模式是大部分功能免费,部分增值功能的收费模式也是C端用户不报销也完全承担得起的,BOX为这种平民软件点个赞。

如果你感兴趣,你可以在官网www.bimfilm.cn下载试用软件,软件更新消息和官方群也在里面有说明。

有态度,有深度,BIMBOX,咱们下次见!
