NBS国家BIM报告2017最全中文解读

2017年5月11日,英国NBS机构 发布了《国家BIM报告2017》,BIMBOX第一时间拿到这份报告,并给大家做一次深度的解读。这份报告有22页,1万三千多字,还是全英文,你自己看起来还是挺累的。我们花十几分钟的时间给你从头说到尾,保证重点内容一个不落。

如果你实在看不完,那翻也要翻到最后,我们给你留了两个福利,千万别错过了。

有些朋友可能不清楚,这是NBS个什么机构?NBS是National Building Specification的缩写,翻译成中文就是国家建筑规范。

这是一家英国的官方机构,隶属于英国皇家建筑师学会(RIBA)。他们制定标准超过了40年,标准涵盖了房屋建造,工程设施,园林设计等等建筑领域。它提供的行业报告,还是很有权威性的。

所以这份国家BIM报告2017,可以说是英国官方的报告了。那么我们就来看看这份报告都讲了什么?英国的BIM发展是一个什么现状,未来走向如何?他们都用哪些软件来做BIM?我们从中能学到什么?

首先,这份报告一共分7个部分,咱们挑有干货的重点给大家挨个解读一下。

第一部分,是NBS的现任CEO,Richard Waterhouse给这份报告做的简单介绍。

这是自英国政府强制执行BIM以来的第一份国家BIM报告。所以意义非凡。在英国 ,BIM Level 2 看起来建立的不错,BIM使用率超过60%,还有38%的人,希望未来三年内使用BIM。

英国政府在公共建设领域使用BIM技术,并且公布建筑成本减少的详细细节。通过这种行为,英国用政府投资的项目给民建项目作出了榜样。

文中还提到了,BIM形成了一个趋势:我们正从一个为改善设计而搜集信息的时代,迁移到一个信息在建造时随用随取的时代。

形成了一个趋势:我们正从一个为改善设计而搜集信息的时代,迁移到一个信息在建造时随用随取的时代。

Richard还指出,从NBS的第一份BIM报告到今天,已经走了很长的路,而且还在继续,我们对未来充满期待。

第二部分,是数字化建设英国的主席  Mark Bew MBE 写的一篇叫做 《数字化建设英国–建设未来》文章。

这个数字化建设英国项目,从2015年启动,其目的是将BIM扩展到建筑资产全生命周期管理上,帮助英国政府达成2025年产业战略  ,也就是工业成本降低33%;物流速度提高50%;工业排放减少50%;出口提高50%的目标。

在文中提到,我们在一个大数据时代,我们有太多的数据需要获取,连通,汇总,分类和分析。英国政府的BIM Level 2进程,让英国成为全球BIM的引领者。

BIM Leve 2 始于2011年 ,直到2016年4月,英国政府强制执行BIM,所有的核心政府部门都在使用BIM Level 2 的标准,注意这里的强制执行只涉及英国中央政府投资的项目,不包括地方政府和民间的项目,这一点在国内经常被专家们有意无意的过分解读。

Mark认为,BIM Level 2 需要逐步走向市场化,扩展到各个领域。到2020年 BIM Level 2 会延伸到更广泛的工业领域,为2025年的BIM Level 3打下基础。

这次NBS的调查结果再一次显示出,BIM在趋势上越来越受到欢迎,同时英国政府会持续的改革和采用这项技术。它将会推动英国向更好的方向发展。

报告的第三部分是英国的BIM标准的一些内容。具体的标准号跟咱们关系不大,就不说了,文中比较有意义的是提到了NBS官方为了推动BIM Level 2 的实施,不仅是在政策上给予鼓励,还实实在在为实施BIM的企业开发了相应的软件工具。这个还真值得咱们国家学习学习。

第四部分才是这份报告的重头戏。它是由NBS  负责研究、分析和预测的主管 Adrian Malleson 做的 《BIM调查结果摘要》。

这部分内容是整个报告的核心,咱们来重点说说。

这个调查结果共有5个大项组成。

第一项:英国政府和BIM

英国政府强制执行BIM是一个策略,并且有一个很宏伟的目标,那就是降低建筑成本,快速建造,减少温室气体排放,和更好的贸易平衡。BIM在其中扮演了很重要的角色。

关于这些目标,报告提出了几个问题,对人们回答的统计结果是:

70%的人认为BIM能在建筑设计和全生命周期过程中节约33%的成本。

60%的人认为BIM能在新建和改造项目中,将从概念到实施的时间减少50%。

对于BIM能减少温室气体排放,和改善建筑产品的贸易缺口这两项,同意的的人不到半数。

再来看看受访者对政府相关工作的态度

55%的人,认同英国政府需要对项目进行3D BIM协同。

一半的人,认同英国政府正处在BIM的正确轨道上。

也有一半的认为政府没有很好的贯彻BIM的强制执行。

还有超过三分之一的人,不清楚面对政府强制执行BIM具体该做什么。

另外,关于英国是全球BIM行业的引领者,以及英国建筑业很好的实现了BIM的强制执行这两个观点,只有一小部分人表示赞同。

第二项:BIM的认知与使用情况

在英国BIM的认知接近于普遍,BIM的采用也在上升,咱们来看看英国近几年的情况。

2017年,35%的人表示知道但还没使用BIM,62%的人会用BIM做项目,这比2016年又上升了8%,从2011年至今,BIM的使用人数平均每年都保持稳步的增长。

关于采用BIM的项目大小情况,在小型项目中,有一半的人会使用BIM,74%的人会在大中型项目中使用BIM。

人们一致认为大型的、复杂的项目BIM可以发挥出更大价值。

下一个问题是,过去的一年,在你经历的项目中有多大比例使用了BIM?

18%的人,所有项目都会使用BIM,29%的人,会在75%项目的上使用BIM。咱们可以看到啊,即使在政府的大力推广下,英国在全项目中使用BIM应用也还是有很长的路要走。

在对未来的计划中,调查显示目前63%的人已经在持续使用BIM,未来1年内计划使用的比例占到90%,未来3年内计划使用BIM的人数,达到95%。

可以说,英国在未来5年内,建筑业将接近全员使用BIM,当然和上一项做对比,全部人都使用并不代表全部项目中都使用,这要做一下区分。

第三项:BIM的技术成熟度

这一项,主要是调查各个公司实施BIM的熟练程度、知识渠道等。

在受访者中,有55%的人熟练或比较熟练的掌握了BIM技术,反过来,有23%的人对BIM技术不熟悉。

和2012年调查报告的数据相比,当时只有35%的人能熟练掌握BIM技术。

关于学习BIM的渠道。超过75%的人,是通过同事来学习BIM的,也就是一传十,十传百的效应。

68%的人通过NBS学习BIM。

同时还有62%的人,也通过专业培训机构来学习BIM。

可以看到,在主要的几个学习途径中,NBS,BSI(英国标准协会),the BIM Task Group(欧洲BIM任务组织机构),RIBA(皇家设计师协会)起到很大的作用。也就是说官方组织一直在大力的推动BIM发展。

接下来是BIM 等级普及情况,这里的BIM等级是英国政府划分的 BIM Level 1,2,3

22%的企业或机构表示,还停留在BIM Level 1级别,这个级别是起步阶段,代表设计团队开始用3维环境来进行设计,并在通用环境交换一定的数据。

70%的企业或机构已经达到了BIM Level 2 级别。这个级别是合作阶段,代表各方的模型合并到一起进行数据交换。

但是最高级的整合阶段,也就是全生命周期信息化的BIM Level 3 只有7%的企业或机构能达到。

受访企业的BIM实施情况自我描述中,82%进行过协同设计,71%的企业可以自己制作3维数字模型。超过半数的人表示会在内部和外部与他人共享模型,从中我们看出协作和共享是BIM等级中很重要的因素。

这里还有一个调查很有深意。

84%的人希望能够自动检查模型是否符合BIM标准。

79%的人表示BIM标准建议应该被嵌入到BIM模型中。

我们可以看出,对于规范标准,英国人的认可执行程度都是很高的。

调查中,还有一项就是标准的使用,也就是说英国人都在使用哪些BIM标准。

这个与我国情况不一致,咱们就不多说了。咱们国内的相关BIM标准我们的BIMBOX之前的视频和每周的新闻推送里也都有,大家可以回去看一看。

第四项:BIM资源

作为一种合作的机制,整个BIM的实施有很多的组成因素,这包括:模型、软件、工作流程、标准、管理方法、数据环境等等。报告向1000多名受访者提出了这些问题。

比如关于模型,设计团队就需要制造商提供一部分产品的BIM模型,同时也需要一些良好的通用模型。

64%的人认为,我们当前的项目合同将不兼容BIM Level 3,也就是说全数字化BIM,目前还做不到。

另一个是,超过半数的人认为,IFC将会成为构建BIM Level 3 的基础,就是说,数据交换的通用性是必须要解决的重要问题。大部分人认为BIM模型中的信息在脱离软件后,依然需要被使用。

下面一项,也是BIMBOX收到留言最多被问到的问题,在出图和创建BIM模型的时候,你使用什么软件?是哪个公司的?下面是调查结果。

对于软件,41%的人选择了使用Revit,15%的人选择使用ArchiCAD

Autodesk CAD还有14%的占有率,你看纯平面图还是有市场,但已经大幅落后于三维环境了。

Bentley的二维软件Microstation和三维软件ABD占有率仅有的3%。

关于软件公司,受访者的选择是这样的:

最大块的是Autodesk公司的产品,占了66%。图软的ArchiCAD有15%的占有率,Bentley仅有3%的市场占有率。这个情况与国内有些相近,虽然国内没有确切的调研数据,但从平时的了解来看,Revit的确在国内也是主流。

这里我们想给大家强调的是,一款软件的使用率高,并不代表它在所有的行业都是最好用的,这往往和软件公司的营销能力有关,而每个人也不一定只学会一款软件。

我们也在为大家录制一个大系列的节目,详细介绍各个软件公司产品在不同行业的对比。

下面,关于BIM资源,还有最后一项,那就是从哪里获取BIM模型?

这里会发现超过六成的人会选择,当项目需要时自己创建,并在今后重复使用;

58%的人选择制造商提供的模型;

45%的人选择选择使用通用模型。

从上述选择看来,对于一些特殊项目,外来的资源不够用的时候,学会自建模型是个很重要的技能,同时呢自己建的模型也要入库保存,方便以后重复使用。

另外就是制造商在整个BIM流程中也扮演着提供模型的重要角色。

第五项,BIM的实施体验

这一项主要是针对受访者实施BIM以来的实际体验,以及对未来的态度,提出了一些问题让他们来回答。

先看对BIM的整体态度,78%的人同意BIM是项目信息化的未来;但是72%的人认为业主不理解BIM的好处;65%的人认为,BIM的成果会在运维上有用处;只有一小部分人同意,BIM只在大公司才有用。

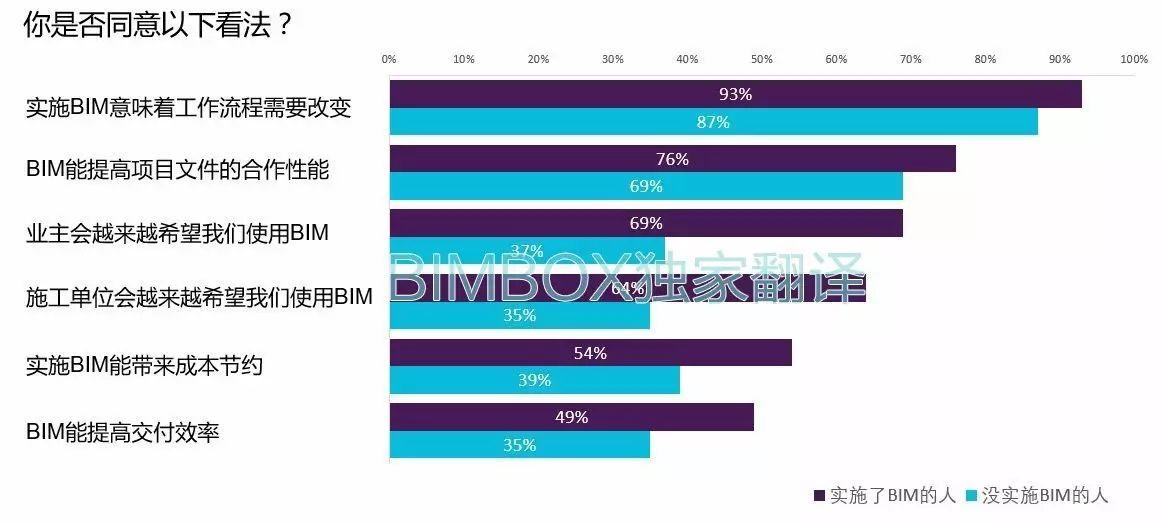

这里还有一个很有意思的调查,就是询问那些已经实施BIM的人,和还没有实施BIM的人,看他们对BIM的一些看法,对比「自己的体验」和「别人那听来的」的区别。

通过受访者的回答,咱们能看出来,对于实施BIM需要从工作流上进行转变,大家基本保持一致的意见。

对于BIM比较靠谱的好处,比如提高合作效率、节省项目成本、提高交付效率、提高盈利等,实际使用者的感受明显要强于道听途说的人。

超过60%的BIM使用者相信他们的用户会越来越需要BIM;而没使用过BIM的人,只有百分之三十多相信他们的用户需要BIM。

这里究竟是谁更乐观,更符合实际,咱们不做过多的解读。

有这么一项,BIM能让公司承揽新的业务,没用过BIM的人赞同明显高于使用过的人,这在一定程度上说明这是BIM不太靠谱的作用。

最后,是只有4%的人后悔使用了BIM,而四分之一的人希望自己早点就开始使用它了。

之前BIMBOX给大家翻译过一期视频,讲BIM实施的3个阻碍,在这份调研中,也提到了BIM实施的主要阻碍,一半或者一多半的人认为,实施BIM主要有这几个方面的阻碍。

对内主要是,缺乏经验,培训不足,成本问题,没有时间和精力来发展BIM。

对外方面,主要集中在没有业主需求,或者是项目太小不需要BIM。

最后,这份调查报告,还展望了一下未来,向受访者提问,哪些技术会影响建未来筑业的发展?

获得最多认同的是云技术和大数据,最少的是机器学习,这几项在国内也是很热的词,你可以参考和了解一下。

报告的最后还有这么几篇文章,前两篇《致力于欧洲BIM统一的方法》《苏格兰数字化建设之旅》这两篇文章和咱们国内的关系不太大,也不是很有参考价值,在这里就不展开了,有兴趣的可以自己去报告原文看一眼。

核心内容就是说NBS对欧洲和苏格兰实施BIM的帮助和贡献。

最后一篇,讲解了一个BIM项目案例。

前面咱们说了NBS官方为BIM的普及开发出了一整套的工具,这个叫做圣·玛格丽特学校的翻修项目,就是利用NBS提供的工具来一步步实施BIM的,这个有一些参考价值,咱们说一说。

1.在设计阶段,团队使用了NBS national BIM Library中提供的通用模型和制造商模型。

如果有项目指定的制造商,就使用制造商提供的BIM模型。比如:天花板、门套,隔间和地面的覆盖物等。

2.在信息标准方面,这个项目使用NBS官方给出的工具BIM Create来辅助他们制定标准,施工团队也使用这个标准。

3.把标准化的属性说明嵌入到模型。

项目是用一款名叫NBS Plug-in的免费插件来做这件事,点击一个地板,显示的不仅是软件自带的构件说明,还有符合英国标准的属性说明。

4.属性说明的输出

NBS的插件可以把模型中的模型属性以设计说明的形式发布给参与建设的各方,格式是PDF,方便他们存档管理。

5.最后是NBS还在开发的一些功能,比如使用网络和云存储,在线可视化模型,这些是NBS BIM Toolkit工具箱的一部分。

这个案例的核心内容,就是NBS用一个实际案例告诉大家,我们官方提供的软件和工具,还是很好用的。

不仅制定标准,提供BIM知识库,还推出一系列好用的辅助工具,从统一标准,到国家模型库,还有实用的BIM插件。

这些都用来帮助企业和设计人员快速应用BIM,这种做法很值得我们国内借鉴。

以上是这份报告全部内容的解读,它的英文原版我们帮你准备好了,你可以在BIMBOX公众号回复「报告」两个字,就能得到它。
